mcu a triak

[aladin]

Ahoj,
nemá někdo zkušenosti se spínáním AC230V 16A (např. trouba)? našel jsem schéma s MOC3021 a triak BT139.
Chci udělat spínání a regulaci s Arduinem. PWM.

Zapojení zde jsou dost "nebezpečná" :
http://readingrat.net/heating-circuit-d ... bernetics/

[jrt]

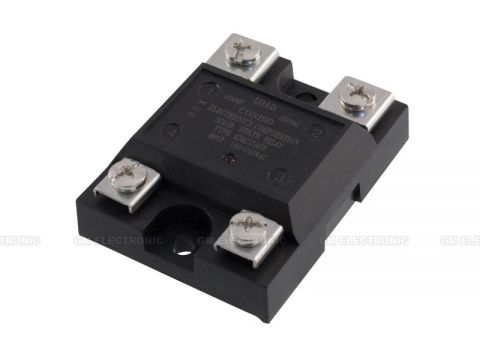

Kup si Solid State Relay a všechny tyhle starosti ti odpadnou.
.

[daton]

Přesně jak píše JRT jen se připrav na to že to bude muset mít chladič, a pokud to má příkon jak píšeš tak ne zrovna malý ale to by měl ten triak taky.

[gilhad]

Od ceho se odvozuje ten ztratovy vykon? U obycejneho rele bylo nutno pritahnout/pustit kontatky a jinak na nem ztraty nevznikaly, uz obycejneho vypinace taky tak ...

[DavidO]

Člověk by řek, že triak je polovodič, takže jak krz něj ty elektróni lezou, nejde jim to tak dobře, jako kdyby lezly v relé celým vodičem. Takže se musej víc snažit, potí se, vzniká teplo... ale ono to spíš bude tak, že vždycky, když jim někdo zabouchne dveře před nosem nebo naopak je otevře (a to je každou chvíli), tak jak brzděj a rozbíhaj se, šoupaj nohama o zem a tím třením vzniká to teplo.

[aladin]

Jak velké musí mít náměstíčko, na kterém si budou šoupat nožičky? U ssr to bude jednodušší, tam nemusí mít lehátka, ale u triaků bez rohožky to nepude. Akorát jak spočítat, to nevím :-/

[gilhad]

Nojo no, priste budu docitat pecliveji. Ja myslel, ze troubu jen zapne na danou dobu a pak vypne, ale pokud tam planuje Prilis Welke Mrcaseni, tak tak to se nedivim, ze se elektrooni opoti uz jen z te predstavy

[jrt]

Od ceho se odvozuje ten ztratovy vykon? U obycejneho rele bylo nutno pritahnout/pustit kontakty a jinak na nem ztraty nevznikaly, uz obycejneho vypinace taky tak ...

A na cívce relé se žádný výkon neztrácel? A obyčejný vypínač zas funguje na lidské sádlo...

[jrt]

Chci udělat spínání a regulaci s Arduinem. PWM.

Jen jsem si ještě vzpomněl, řízení výkonu triakem nebo SSR není PWM, ale fázové řízení, kde se odřezává náběžná část půlvlny.
.
Takhle:
.
