I2C po RS485
I2C po RS485
Ahoj,
předem bych chtěl upozornit, že jsem naprostý začátečník, tak se mi prosím moc nesmějte .

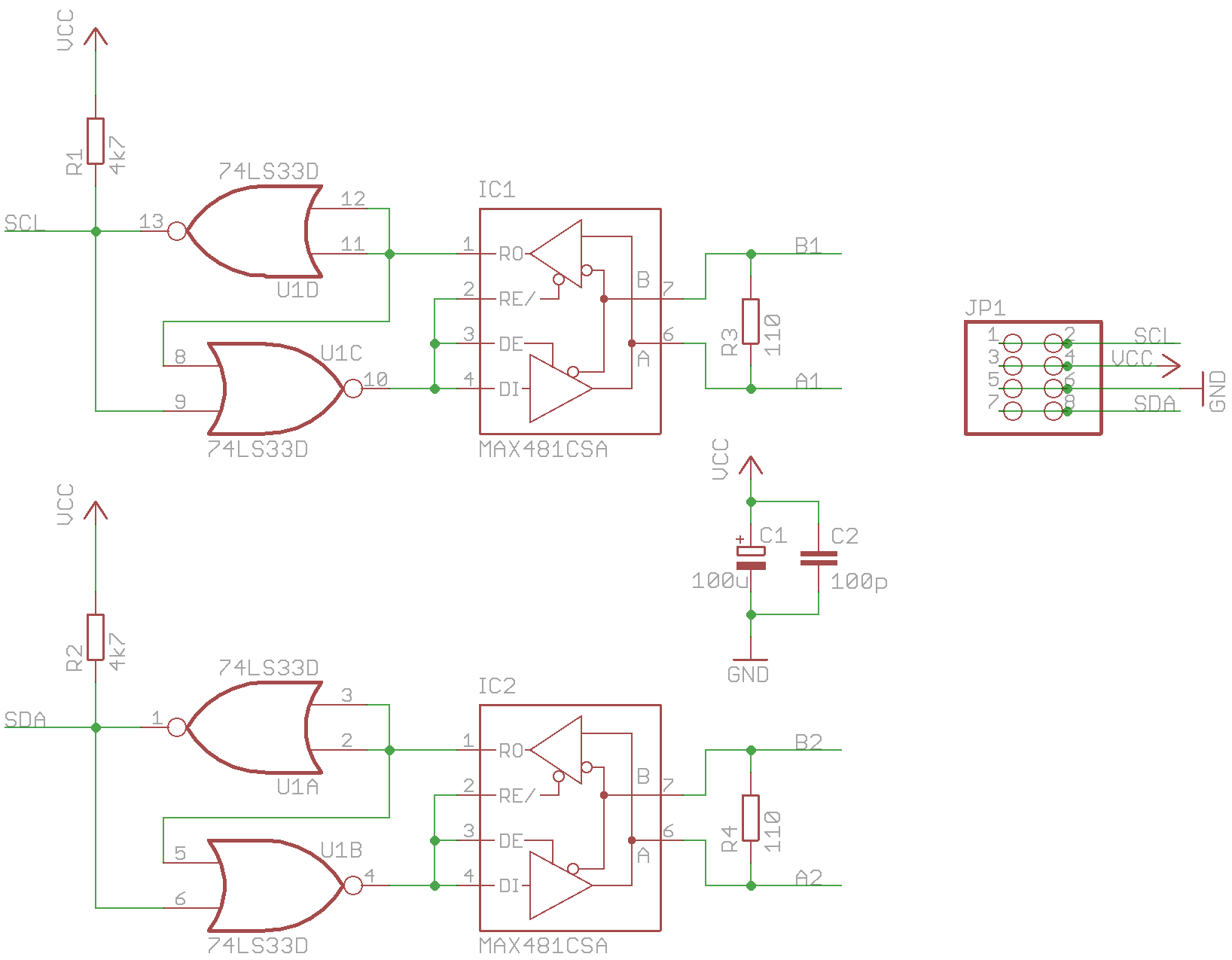

Našel jsem na internetu "adapter", kterým je možné zprovoznit I2C skrze RS485.
Říkal jsem si, že by asi nebylo od věci ho vyzkoušet . (viz. obr. 1)
Celkem to vypadá funkčně. Na různých fórech se také vyjadřují vesměs kladně.
Jediným problémem je, že celý adaptér je postaven na 74*33 (NOR s otevrenymi kolektory). Tento se ale těžko schání. Proto jsem se rozhodl použít 74HC02 (standardní NOR).

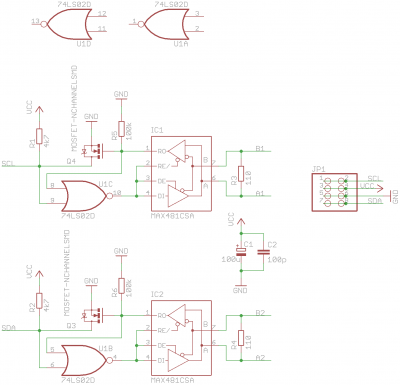

Jelikož moje zkušenosti praví, že reálné vlastnosti 74* se mohou lišit od datasheetu, rozhodl jsem se NOR nahradit na pinu RO (max481) MOSFET transistorem a uzeměným 100K odporem na Gate.
Transistor nedělá nic jiného, než že pokud je RO zhruba 5V (ve výkresu Vcc = 5V), sběrnici přitáhne dolů....
Myslíte, že zapojení na obr. 2 a obj. 1 je funkční?
Díky všem za rady .
předem bych chtěl upozornit, že jsem naprostý začátečník, tak se mi prosím moc nesmějte .
Našel jsem na internetu "adapter", kterým je možné zprovoznit I2C skrze RS485.
Říkal jsem si, že by asi nebylo od věci ho vyzkoušet . (viz. obr. 1)
Celkem to vypadá funkčně. Na různých fórech se také vyjadřují vesměs kladně.
Jediným problémem je, že celý adaptér je postaven na 74*33 (NOR s otevrenymi kolektory). Tento se ale těžko schání. Proto jsem se rozhodl použít 74HC02 (standardní NOR).
Jelikož moje zkušenosti praví, že reálné vlastnosti 74* se mohou lišit od datasheetu, rozhodl jsem se NOR nahradit na pinu RO (max481) MOSFET transistorem a uzeměným 100K odporem na Gate.
Transistor nedělá nic jiného, než že pokud je RO zhruba 5V (ve výkresu Vcc = 5V), sběrnici přitáhne dolů....
Myslíte, že zapojení na obr. 2 a obj. 1 je funkční?
Díky všem za rady .
Re: I2C po RS485
Teda já bych si s tím takové starosti nedělal.
Pokud se na to dobře koukám, tak tu otevřenou kolektorovitost potřebuješ na obrázku jedna jen na pinu 1 a 13. a to jsou zrovna invertory.
Takže podle toho co máš po okolí bych použil buď jiné invertory s OC a nebo bych tam nechal tu 02 a přidal za ní jednu diodu, která ti tak nějak nahradí tu otevřenou kolektorovitost. Pokud se ti zadaří a dáš tam shotky diodu, bude to o něco lepší.
A mimochodem - kolik máš na sběrnici masterů? Já ve většině případů jen jednoho, takže SCL má jen jeden směr a nemá cenu si s ním komplikovat život, prostě si vystačíš s RS422 - tedy dokonce s polovinou - budič na straně procesoru a detektor na straně slave čipu.
Pokud se na to dobře koukám, tak tu otevřenou kolektorovitost potřebuješ na obrázku jedna jen na pinu 1 a 13. a to jsou zrovna invertory.
Takže podle toho co máš po okolí bych použil buď jiné invertory s OC a nebo bych tam nechal tu 02 a přidal za ní jednu diodu, která ti tak nějak nahradí tu otevřenou kolektorovitost. Pokud se ti zadaří a dáš tam shotky diodu, bude to o něco lepší.
A mimochodem - kolik máš na sběrnici masterů? Já ve většině případů jen jednoho, takže SCL má jen jeden směr a nemá cenu si s ním komplikovat život, prostě si vystačíš s RS422 - tedy dokonce s polovinou - budič na straně procesoru a detektor na straně slave čipu.
Za pravopisné chyby v této zprávě může moje učitelka češtiny.
Re: I2C po RS485
Ahoj,
masteru bude vice nezli jeden. Bohuzel. Kazdopadne, i kdyby byl pouze jeden, chtel bych, aby byly adaptery vzajemne zamenitelne.
masteru bude vice nezli jeden. Bohuzel. Kazdopadne, i kdyby byl pouze jeden, chtel bych, aby byly adaptery vzajemne zamenitelne.
Re: I2C po RS485
Ahoj,

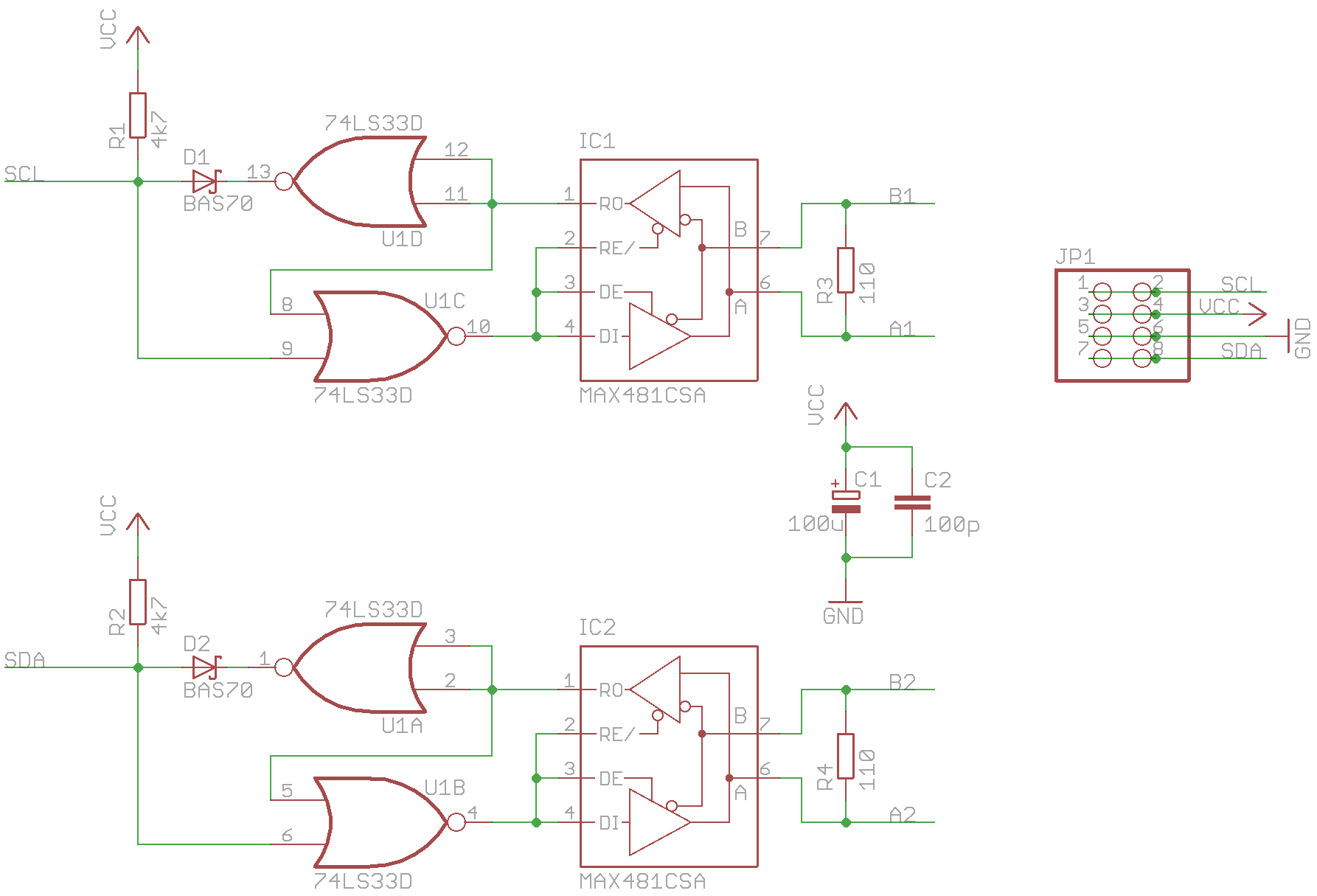

jak to presne myslis s diodou? Nejak takto? Tedy, pokud byde chtit sbernici stahnout 74*02, pak je vse OK. Pokud bude chtit sbernici stahnout neco jineho, nez 74*02, pak je dioda (v pripade ze 13 nebo 1 je v logicke 1) v zavernem smeru a vse je take OK.
Mas nejaky typ, jako schotky diodu pouzit? (abych nemusel pracne hledat).
Asi udelam dve desky. Jednu s MOSFETem a jednu s diodou a zmerim, co se chova lepe a jestli reseni s diodou nemuze pridat nejake neblahe nasledky .
jak to presne myslis s diodou? Nejak takto? Tedy, pokud byde chtit sbernici stahnout 74*02, pak je vse OK. Pokud bude chtit sbernici stahnout neco jineho, nez 74*02, pak je dioda (v pripade ze 13 nebo 1 je v logicke 1) v zavernem smeru a vse je take OK.
Mas nejaky typ, jako schotky diodu pouzit? (abych nemusel pracne hledat).
Asi udelam dve desky. Jednu s MOSFETem a jednu s diodou a zmerim, co se chova lepe a jestli reseni s diodou nemuze pridat nejake neblahe nasledky .
Re: I2C po RS485
BAT42... jako schotky diodu pouzit? (abych nemusel pracne hledat)
Zde můžes vybírat podle libosti.
A bude se ti mnohem lépe hledat, když použiješ správný výraz schottky. Totéž samozřejmě platí i pro Fuldovu učitelku češtiny!
jrt
Re: I2C po RS485
Ahoj,
diky.
Neslo ani tak o to, ze ji nemoho najit, jenom se mi nechtelo na TME proklikavat, kdyz mi nekdo muze poradit ze zkusenosti .
diky.
Neslo ani tak o to, ze ji nemoho najit, jenom se mi nechtelo na TME proklikavat, kdyz mi nekdo muze poradit ze zkusenosti .
Re: I2C po RS485
Ahoj,
jeste jedna strategicka .
Jak moc jsou potreba odpory u RS485 sbernice (spojeni vodicu A-B odporem R).
Jelikoz bude Rs485 slouzit jenom pro prenost i2c signalu, tady do 400kHz a vedeni bude dlouhe max 25cm. Troufam si rict, ze odpory mezi A-B nejsou potreba.
Co si o tom mysli ostatni?
Pripadne, je nutnost davat odpory na kazdy transciever? Ja si myslim (z logiky veci), ze ne.
Koudis
jeste jedna strategicka .
Jak moc jsou potreba odpory u RS485 sbernice (spojeni vodicu A-B odporem R).
Jelikoz bude Rs485 slouzit jenom pro prenost i2c signalu, tady do 400kHz a vedeni bude dlouhe max 25cm. Troufam si rict, ze odpory mezi A-B nejsou potreba.
Co si o tom mysli ostatni?
Pripadne, je nutnost davat odpory na kazdy transciever? Ja si myslim (z logiky veci), ze ne.
Koudis
Re: I2C po RS485
vyresim to asi tak, ze udelam listu, kam se budou vsechna zarizeni pripojovat. Pridam dva odpory po 110 ohmech a jeste "drzici" resiztory pro A a B.koudis píše: Jak moc jsou potreba odpory u RS485 sbernice (spojeni vodicu A-B odporem R).
Re: I2C po RS485
Pro takhle malou vzdálenost asi nejsou potřeba, na druhou stranu - neškodí.koudis píše:Jak moc jsou potreba odpory u RS485 sbernice (spojeni vodicu A-B odporem R).
Jelikoz bude Rs485 slouzit jenom pro prenost i2c signalu, tady do 400kHz a vedeni bude dlouhe max 25cm. Troufam si rict, ze odpory mezi A-B nejsou potreba.
Co si o tom mysli ostatni?
Já bych se spíš podíval na "fail safe biasing" odpory. To jsou odpory, které vytvářejí definovaný stav v klidovém stavu sběrnice. Takže odpor A - +5V a druhej B - 0V, já používám tak kolem 4k7, ale klidně mohou být i menší.
Naopak, tyhle odpory pokud jsou potřeba, tak slouží pro prodloužení kabelu na nekonečno a zabránění odrazům a proto musí být na obou stranách kabelu. Jejich hodnota musí být o malinko větší, než je vlastní impedance kabelu. Takže pro kabel s impedancí 100R se používá 120R.koudis píše:Pripadne, je nutnost davat odpory na kazdy transciever? Ja si myslim (z logiky veci), ze ne.
